DI330N04D7
MOSFETs (Feld-Effekt Transistoren)

Produktinformationen

Produktfamilie	MOSFETs (Feld-Effekt Transistoren) (Leistungs-)Schalter, Signalverarbeitung, Verpolschutz

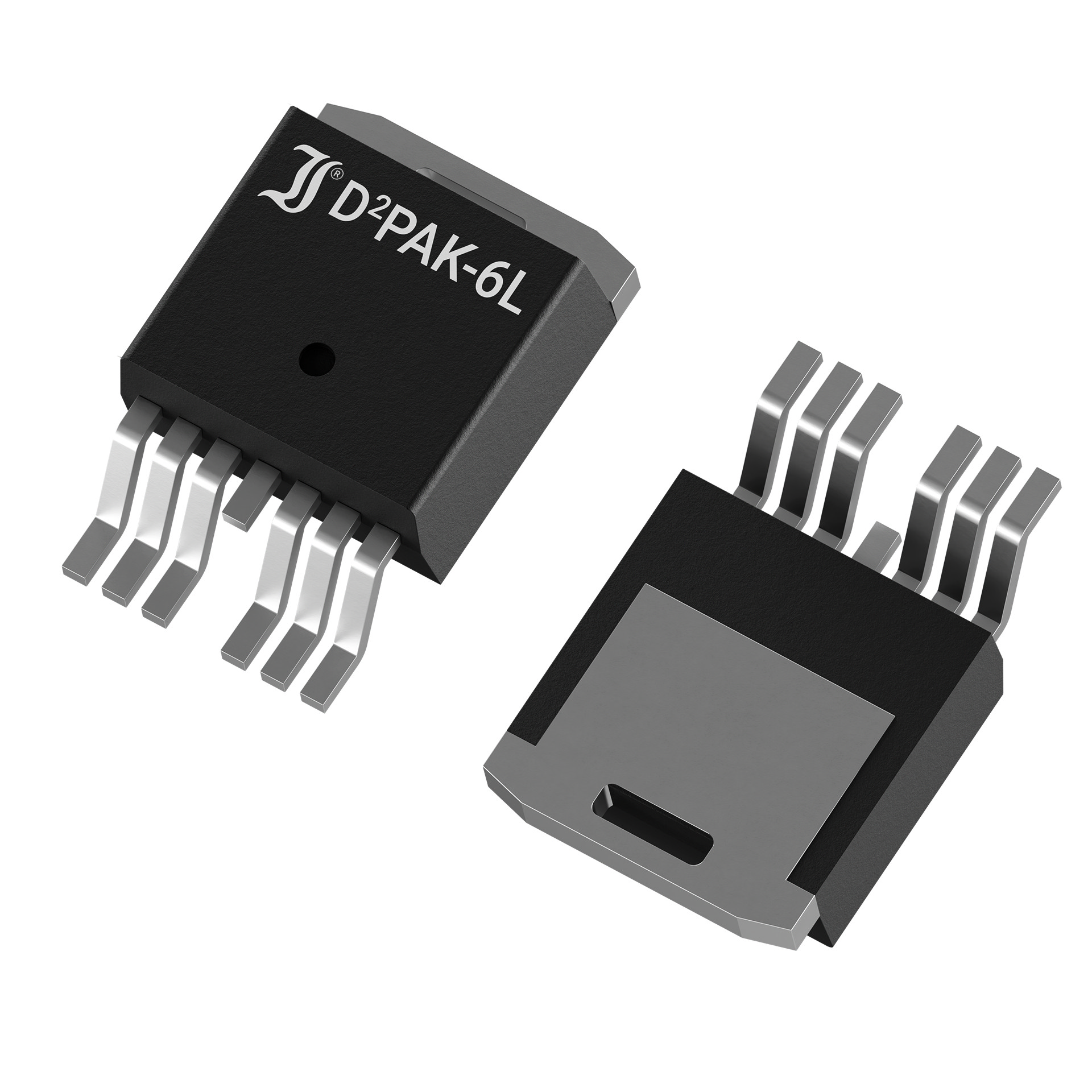

Artikelbezeichnung	DI330N04D7 MOSFET, D2PAK-6L, N, 40V, 330A, 0.8mΩ, 175°C
Mindestbestellmenge	800
Bestand	0
Zollnummer	85412900
RoHS
REACH	declarable
Bleifrei	Nein
Halogenfrei	Nein

Artikelnummer	DI330N04D7

Typ	SMD
Gehäuse	TO-263-6L
Qualification	Industrial Grade
Config	Single
Life Cycle	active
ESD sensitive	Nein
MSL	3

ESD Schutz	ESD protected	Nein
Polarität	pol	N
Drain-Source-Spannung	VDS	40 V

Drainstrom 25°C	ID	330 A
On-Widerstand 1	RDSon1	0.00066 Ω
	@ ID	180 A
	@ VGS	10 V
Drainstrom 100°C	ID	330 A
On-Widerstand 2	RDSon2	null Ω
	@ ID	null A
	@ VGS	null V
Sperrschicht Temperatur	Tjmin	-55 °C
	Tjmax	175 °C
Verlustleistung	Ptot	375 W
	@ TLoc	25 °C
	Location	Contact
Avalanche	Ja
Drain-Spitzenstrom	IDM	1400 A
	@ tp	10000 µs
Schwellspannung	VGSth min	2 V
	VGSth max	4 V
Einschaltverzögerung	tD(on)	27 ns
Anstiegszeit	tr	15 ns
Ausschaltverzögerung	tD(off)	125 ns
Abfallzeit	tf	18 ns
Gesamte Gate-Ladung (10V)	Qg (10V)	157 nC
Gesamte Gate-Ladung (4.5V)	Qg (4.5V)	null nC
Gate-Drain Ladung	Qgd	25 nC
Einzelpuls Avalanche-Energie	Eas	2250 mJ
Eingangskapazität	Ciss	12850 pF
Ausgangskapazität	Coss	4700 pF
Rückwirkungskapazität	Crss	210 pF
Sperrverzugsladung	Qrr	240 nC
Flammbarkeitsklasse Gehäuse	UL94-V0	Ja
Nettogewicht	mnet	0.32 g
Kennzeichnung	Marking	Type
Wärmewiderst. Sperrschicht	RTH	0.4 K/W
	Location	case
UL anerkannt	UL-Recognition	null
Wärmewiderst. Sperrschicht (b)	RTH	null K/W
	Location	null
Lagerungstemperatur	Tsmin	-55 °C
	Tsmax	175 °C
Löt- und Einbaubedingungen	Solder & Assembly	260°/10s
Gate-Source Leckstrom	IGSS	0.1 µA
	@ VGS	20 V
Drain-Source Leckstrom	IDSS	1 µA
	@ VDS	40 V
Gate-Source-Spannung DC	VGSS	20 V
Gate-Source-Spannung ESD	VGSS	null V
Übertragungssteilheit	gfs	100 mA/V
Intrinsic gate resistance	RGi	1.1 Ω
