BY16
Hochspannungs-Gleichrichter

Produktinformationen

Produktfamilie	Hochspannungs-Gleichrichter Gleichrichtung hoher Spannungen

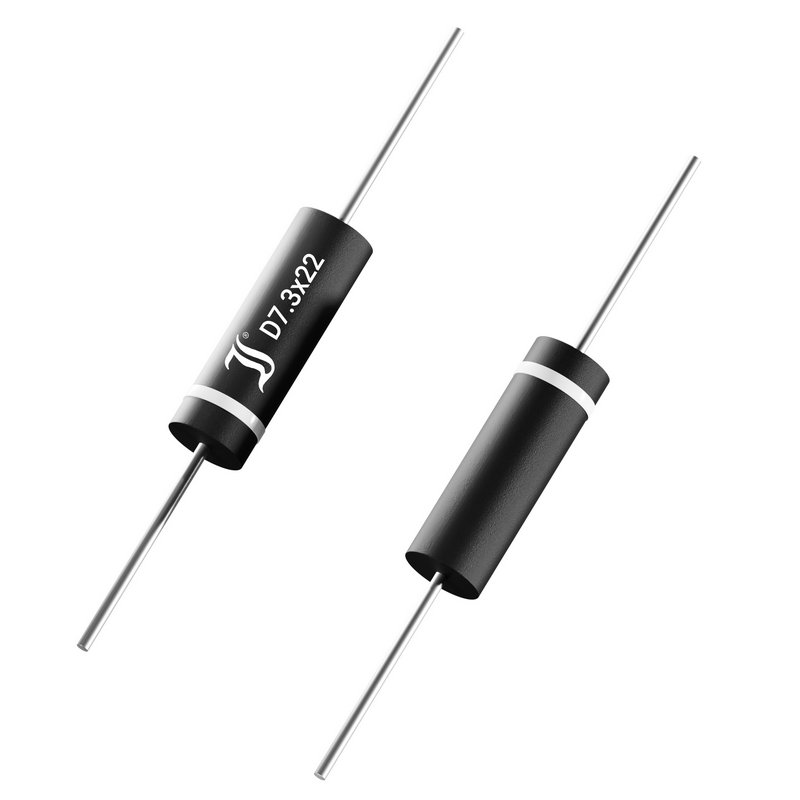

Artikelbezeichnung	BY16 HV Diode, D7.3x22, 16000V, 0.3A
Mindestbestellmenge	2.000
Bestand	0
Zollnummer	85411000
RoHS	compliant with exemption 7(a)-I
REACH	not declarable
Bleifrei	Nein
Halogenfrei	Ja

Artikelnummer	BY16

Typ	Axial
Gehäuse	D7.3x22
Qualification	Industrial Grade
Config	Single
Life Cycle	active
ESD sensitive	Nein
MSL	n/a

Periodische Spitzensperrspannung	VRRM	16000 V
Sperrgleichspannung	VDC
Dauergrenzstrom	IFAV	0.30 A

	@ TLoc	50 °C
	Location	A
Sperrverzugszeit	trr
Sperrschicht Temperatur	Tjmin	-50 °C
	Tjmax	150 °C
Stoßstrom in Fluss-Richtung 50Hz	IFSM	30.00 A
Stoßstrom in Fluss-Richtung 60Hz	IFSM
Durchlass-Spannung 25°C	VF	15.00 V
	@ IF	0.3 A
Durchlass-Spannung (b)	VF
	@ IF
	@ Tj
Sperrstrom 25°C	IR	1.000 µA
	@ VR	16000 V
Sperrstrom @Tx	IR	25.000 µA
	@ VR	16000.0 V
	@ Tj	100 °C
Sperrschicht Kapazität	Cj	1.0 pF
	@ VR	40.0 V
Nettogewicht	mnet	1.900 g
Flammbarkeitsklasse Gehäuse	UL94-V0	Ja
UL anerkannt	UL-Recognition
Stoßspitzenspannung	VRMS	16000 V
Periodischer Spitzenstrom	IFRM
Avalanche-Energie in Sperr-Richtung	ERSM
Lagerungstemperatur	Tsmin	-50 °C
	Tsmax	150 °C
Kennzeichnung	Marking
Wärmewiderst. Sperrschicht	RTH	25.0 K/W
	Location	ambient
Wärmewiderst. Sperrschicht (b)	RTH
	Location
Grenzlastintegral	i²t	4.5 A²s
Löt- und Einbaubedingungen	Solder & Assembly	260°C/10s
